ALFRA Stromschienen Biege und Lochstanzgerät BS 120
03200.SET.NG__ALFRA_BA_..
(14.4 MB)
Mit einem Universal-Arbeitszylinder können Stromschienen 120 x 12 mm (160 x 10 mm auf Anfrage) leicht gebogen und durch einfaches Einsetzen von Lochstempeln Löcher von Ø 6,6 bis 21,5 mm wie auch Langlöcher gestanzt werden.
Stromschienen biegen
Schalterstellung auf „Biegen“.

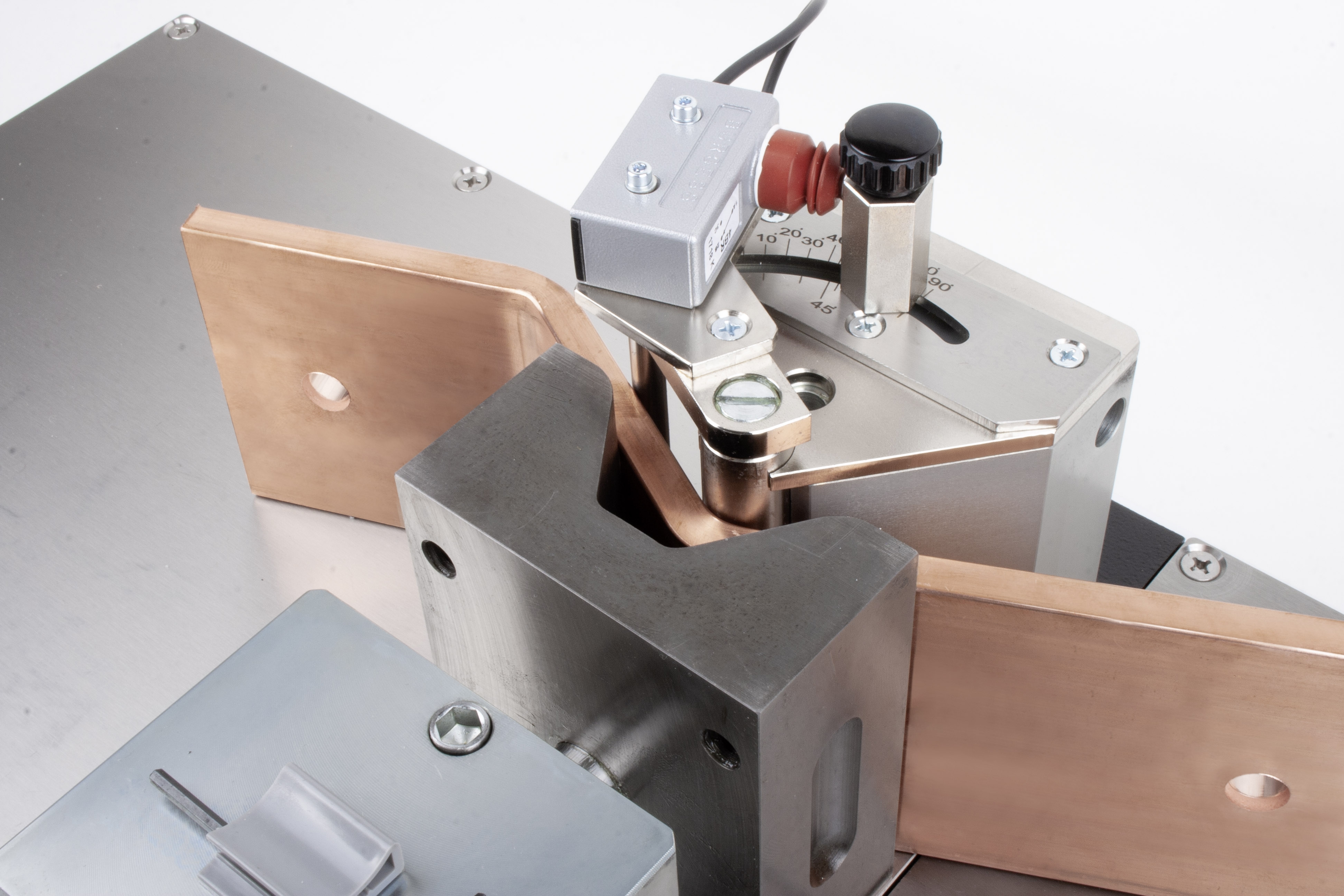

Zum Biegen wird die Biegematrize in den Hydraulikkolben eingesetzt und der elektrische Winkelableser in die runde Führungsnut des Gegenblocks gesetzt.
Das Kontaktkabel wird mit dem Elektromotor verbunden. Der gewünschte Winkel wird auf der Winkelskala mit einer Stellschraube fixiert. Wir empfehlen, je nach Materialstärke, 1° - 3° über den gewünschten Winkel hinaus einzustellen, da Kupfer zurückfedert. Der erste Biegewinkel sollte geprüft werden. Dieser Biegewinkel kann beliebig oft reproduziert werden, da der Biegevorgang automatisch bei Erreichen des Winkels durch den elektr. Kontaktschalter unterbrochen wird.
Stromschienen lochen
Schalterstellung auf „Lochen“.
Der Stempel mit Neoprenabstreifer und die entsprechende Matrize werden in die Aufnahmebohrung eingesetzt. Der Stempel wird seitlich mittels einer Madenschraube fixiert. Entsprechend der Stromschienenbreite und der gewünschten Lochanordnung kann der Bearbeitungsblock mit dem Handrad stufenlos hydraulisch gehoben oder gesenkt werden. Ein am Handrad angebrachtes Zählwerk zeigt die Höhe des Lochzentrums in mm an. Wir empfehlen ein Ankörnen der Stromschiene mit anschließendem Ausrichten der Zentrierspitze des Stempels auf diese Körnung – dadurch ist ein exaktes Lochbild gewährleistet. Der Neoprenabstreifer und ein eingebauter elektrischer Sensor sorgen für einen automatischen Stempelrückzug.
Technische Daten:
Biegen
- Biegen Cu max: 120 x 12 mm
- Biegewinkel bis: über 90°
- kleinste Schenkellänge: 50 mm
- kleinstes U-Biegen: 100 mm
- kleinstes Z-Biegen: 72 mm (materialstärkenabhängig)
Die angegebenen Werte beziehen sich auf Cu-Schiene 120 x 10 mm
Stanzen
-
Stanzen Cu: 6,6 - 21,5 mm auch Langloch bis max. L = 21 mm
- Materialstärke Cu max: 12 mm
- Materialbreite bis: 110 mm mittig
- Außenmaße L x B x H: 700 x 410 x 410 mm
- Gewicht: 60 kg
Lieferumfang:
- Stromschienen Biege- und Lochstanzgerät
elektr. Winkelableser,
Biegematrize R10
Längenanschlag
Video: Stromschienenbearbeitung Alfra-Style/ Busbar machining Alfra-style - YouTube
Bewertungen
Anmelden
Produktdetails
| Produktnummer | 03200SET.NG |
|---|---|
| Lieferzeit | Auf Anfrage |
| Gewicht | 65 kg |
