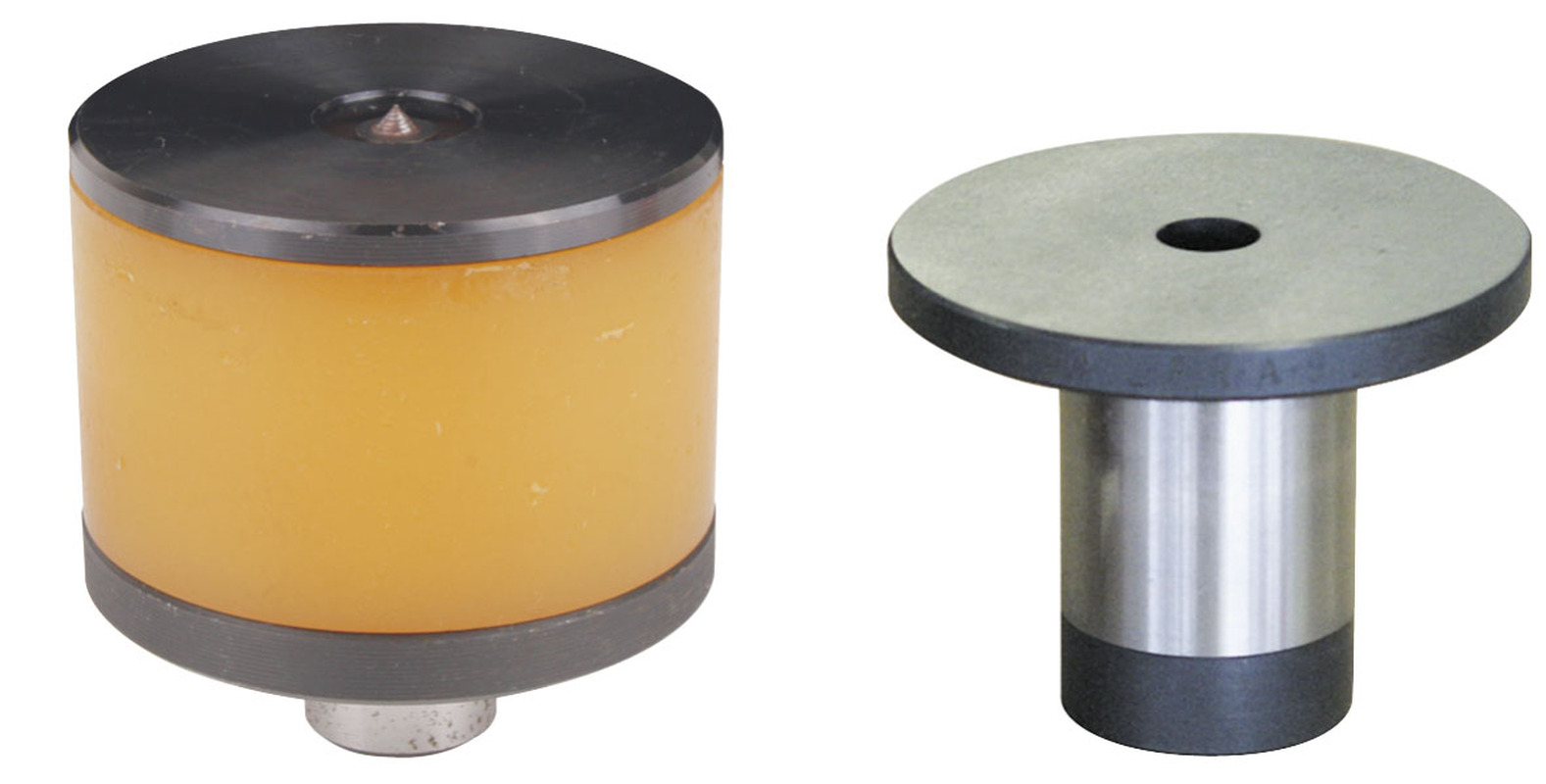

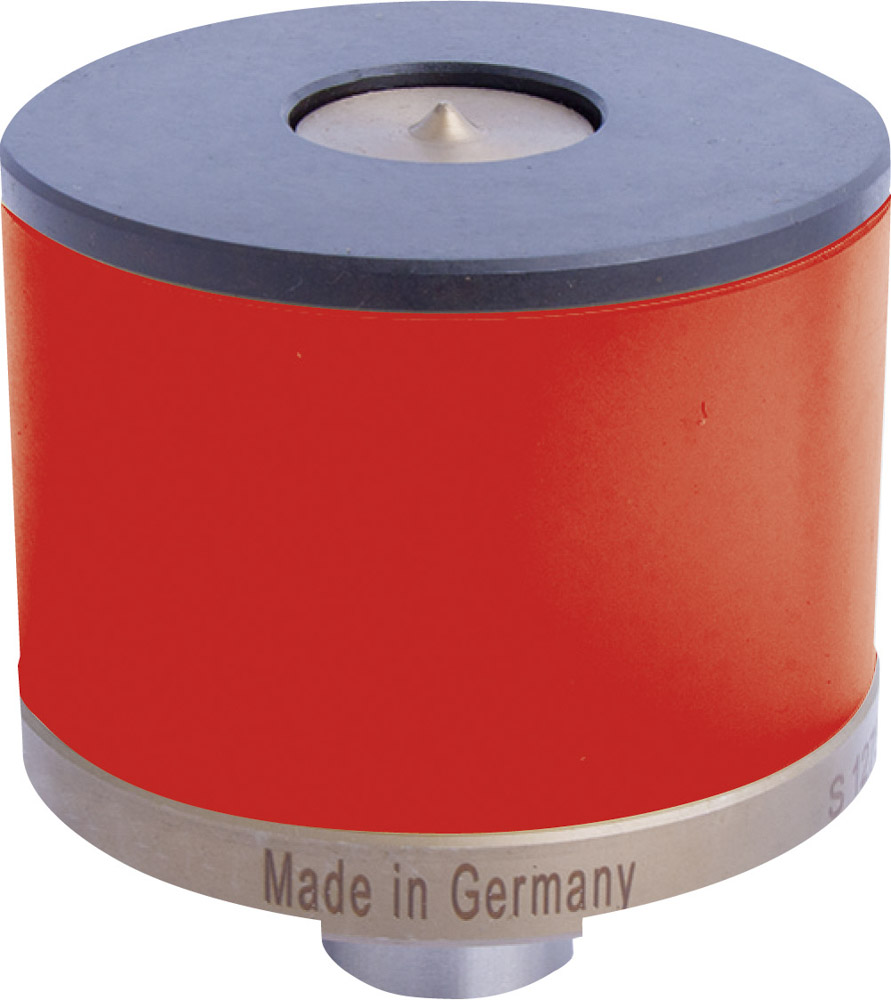

Mit einem Universal-Arbeitszylinder können Stromschienen 120 x 12 mm (160 x 10 mm auf Anfrage) leicht gebogen und durch einfaches Einsetzen von Lochstempeln Löcher von Ø 6,6 bis 21,5 mm wie auch Langlöcher gestanzt werden.
Stromschienen biegen Schalterstellung auf „Biegen“. Zum Biegen wird die Biegematrize in den Hydraulikkolben eingesetzt und der elektrische Winkelableser in die runde Führungsnut des Gegenblocks gesetzt. Das Kontaktkabel wird mit dem Elektromotor verbunden. Der gewünschte...
Zum
Stromschienen Biegen 120 x 12 mm,
Stromschienen Lochen Ø 6,6 - 21,5 mm,
Stromschienen Schneiden 125 x 12 mm,
Zwei zusätzliche Hydraulikausgänge für verschiedene Anwendungen
Die Bearbeitungsstationen Stromschienenbiegen- und Lochen sowie Schneiden sind im Tisch versenkt angeordnet. Sie ermöglichen ein schnelles und sauberes Arbeiten.
Mittels eines Handrades...
Stromschienen Biegen bis 120 x 12 mm Stromschienen Lochen Ø 6,6 bis 21,5 mm

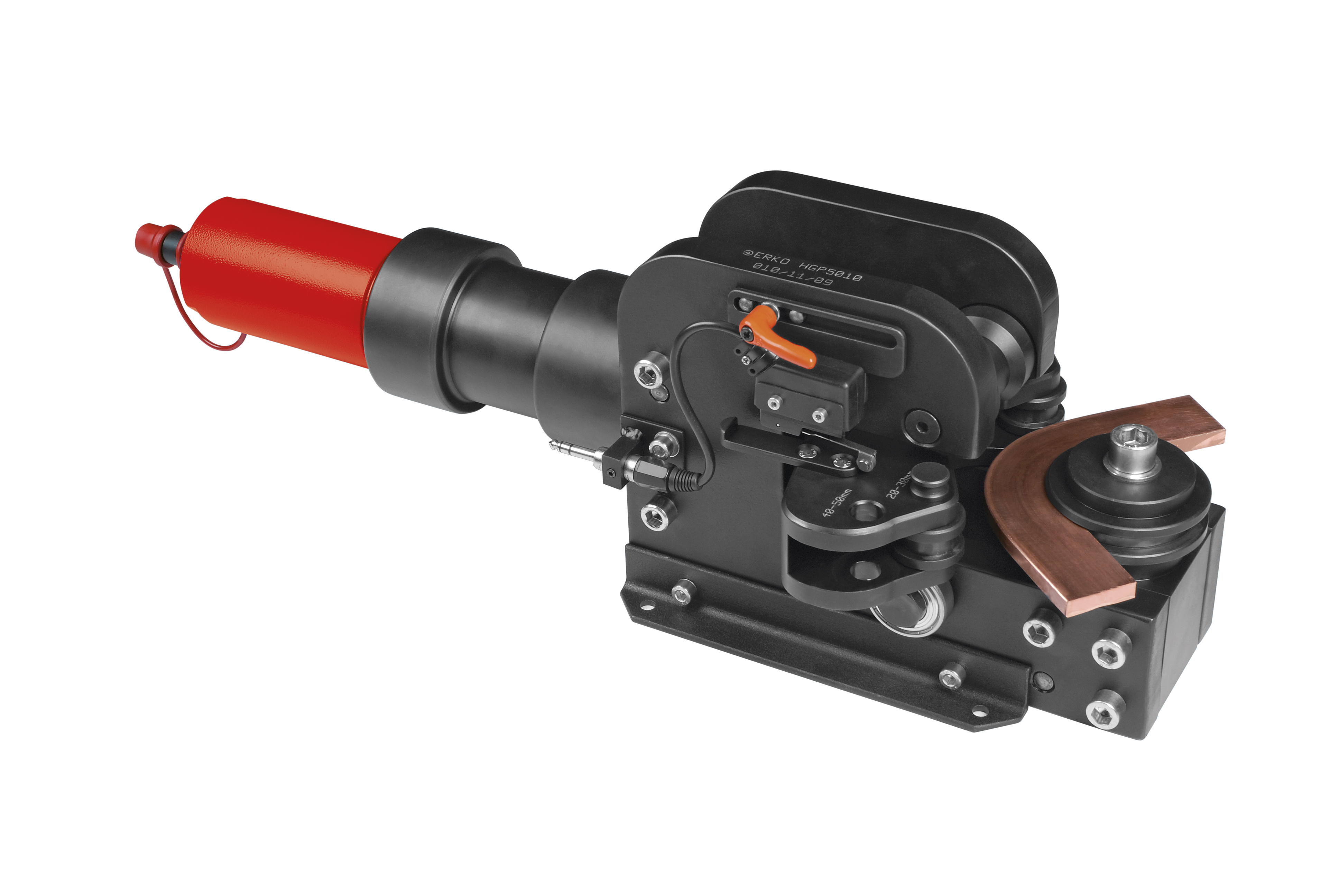

Das Gerät besteht aus einem Grundgestell aus verwindungsfreiem Aluminiumprofil mit der Aufnahme für den Grundkörper zum Biegen und Lochen. Ein Längenanschlag erleichtert die Einstellung des Lochbildes beim Stanzen. Um das Arbeiten mit längeren Kupferschienen zu erleichtern, kann der Einschubrahmen mit Auflagebock auf ca. 700 mm herausgezogen werden. Alle Anschläge und Auflageböcke sind durch Klemmhebel sehr schnell und einfach zu fixieren.
Das Gerät besteht aus einem Grundgestell aus Spezial-Aluminium und Hydraulikzylinder bis 600 bar.

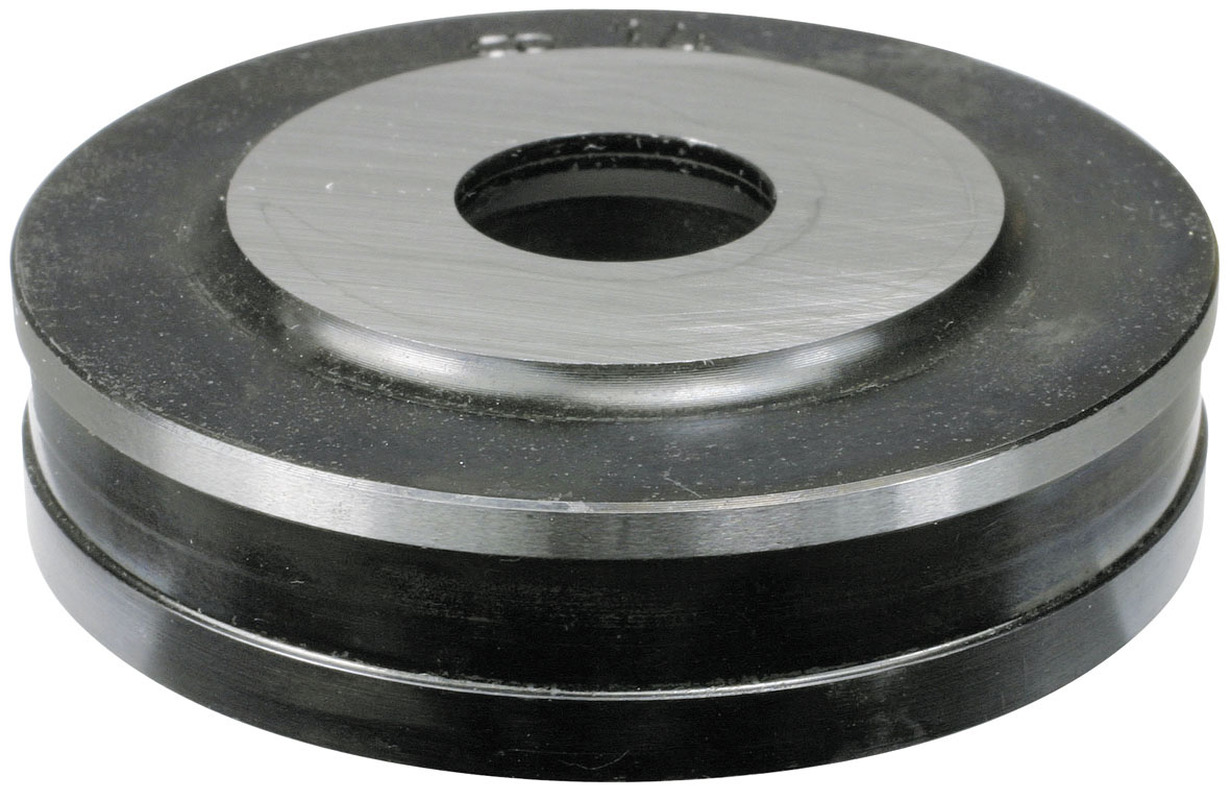

Mittels den Biegematrizen R=11 mm und R=5 mm und einer Höhenverstellung können alle Stromschienen bis max. 160 mm Breite in verschiedenen Winkeln gebogen werden.
Die Winkeleinteilung ist auf dem oberen Teil eingraviert.
Das Umrüsten von Biegen auf Lochen ist leicht und einfach.
Technische Daten:
Biegen
Biegen Cu max.: 160 x 12 mm...

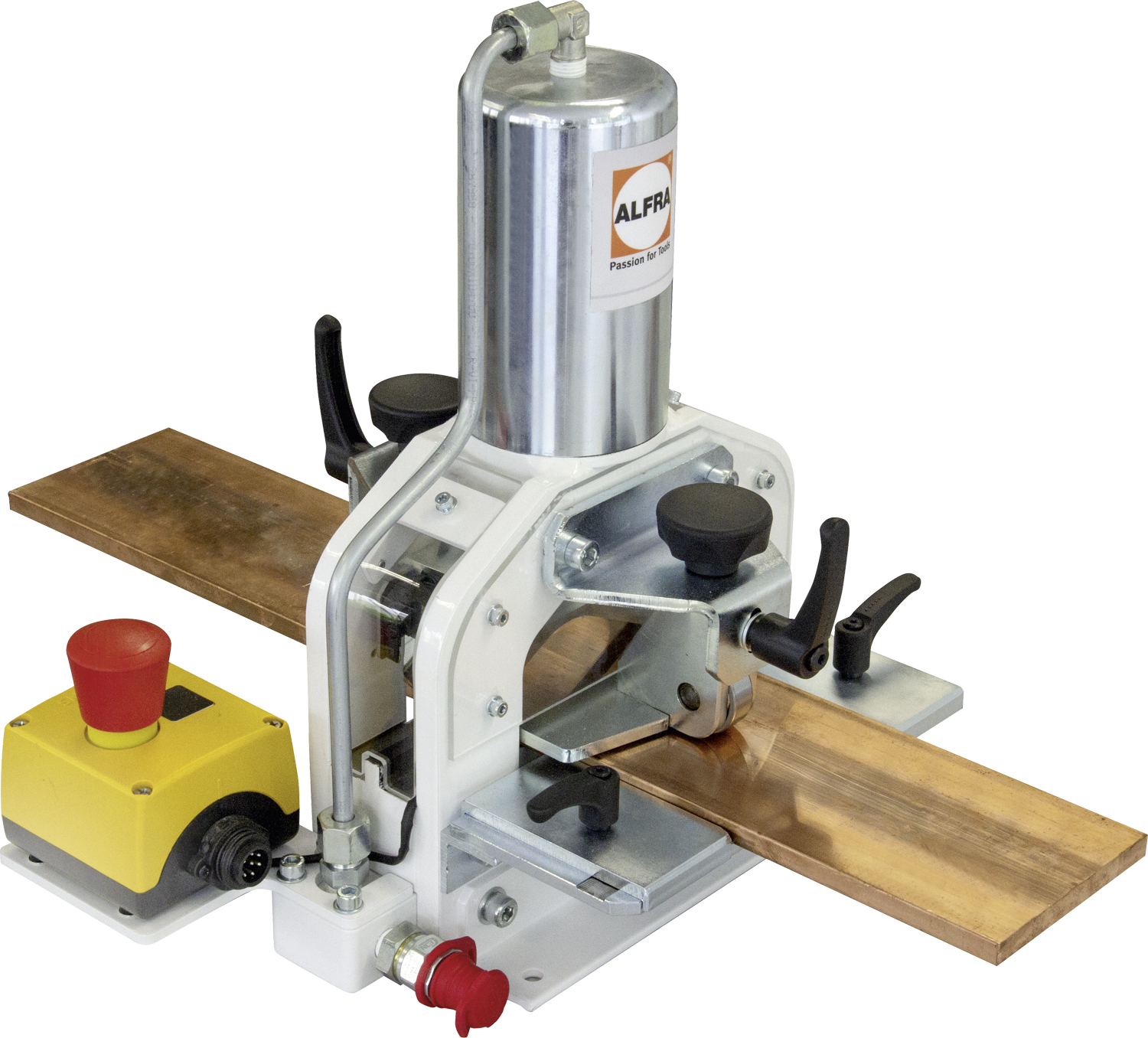

Zum sauberen und gratfreien Schneiden von Kupfer-Stromschienen 125 x 12 mm.
Ideales Ergänzungsgerät zum Stromschienenbiege- und Lochstanzgerät.
Schneidezeit mit Elektrohydraulik-Pumpe je nach Schienenbreite 5 - 15 sec.
Niederhalter und Führungsvorrichtung zum zentrischen und exakten Schneiden.
Obermesser auswechselbar und nachschärfbar.Mit Lasermarkerung an der SchnittkanteEingreifschutz (Plexiglasabtrennung)Mit Eingreifschutz rechts und Links am Gerät (Plexiglasabtrennung). Dadurch wird...
zum Stanzen von M6 – M14 (ohne Isolierung) und Schneiden von biegsamen Lamellenschienen Stärke bis 10 mm (ohne Isolierung) Breite bis 100 mm (ohne Isolierung)
Anwendungsbereich:
Trennen und Lochen von lamellierten Cu-Schienen
Trenndicke: max. 10 mm
Lochbereich: Durchgangslöcher für Schrauben M6 – M14
Abmessung H x B x T: 400 x 250 x 150 mm (ohne Anschlag)
Gewicht: 32 kg
Grundgerät...
