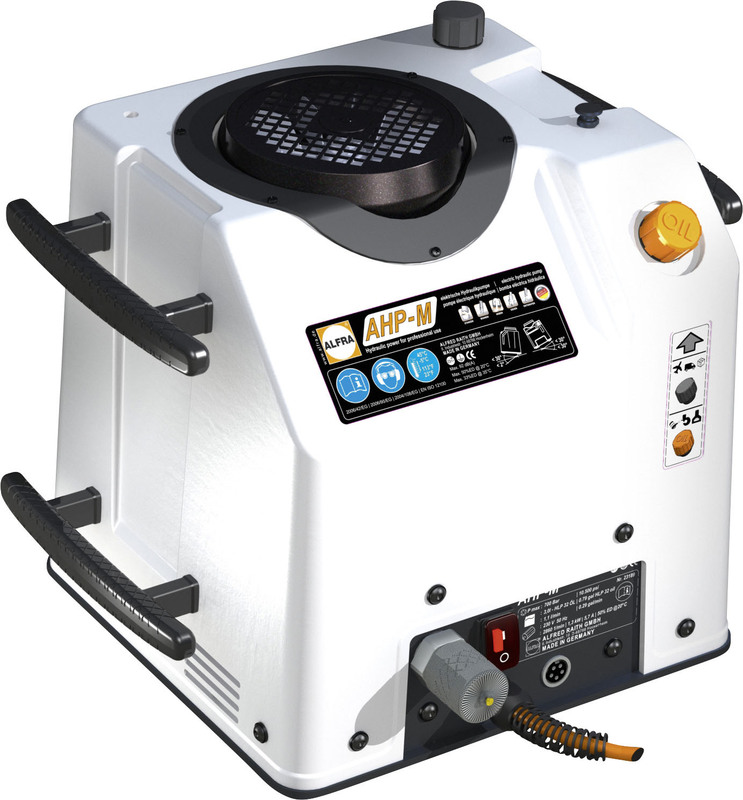

Technische Daten:
Betriebsdruck max. 700 bar
Pumpenleistung bei 50 Hz, 1,70 I/min
Ölmenge 3.0 l
Einphasen-Motor 1450 U/min. 1.500 W 230 V 50 Hz
Gewicht: 34 kg
Abmessung L x B x H 550 x 370 x 560 mm
Lieferumfang: Elektrohydraulikpumpe AHP-L
Längenanschlag:
1 Meter
|
Schneidkassetten:
ohne Schneidkassetten
...für Aluminium- und Stahl-Normschienen der Fabrikate: Wisar, Weidmüller, Almatec u.a.
Durch exakten Excenter geringer Kraftaufwand nötig
Gratfrei 90° ablängen in Sekundenschnelle ohne Abfall
Stanzen der ovalen Befestigungslöcher 12 x 6.4 mm
Ausgelegt für alle Alu- und Stahl-Normschienen, Klemmschienen, Befestigungsschienen, Apparateschienen und Tragschienen (EN-Norm) unabhängig vom Profilhersteller
mit Längenanschlag 1 Meter
** mit Hydraulikzylinder auf Anfrage
Technische Daten:
Kernbohrer Ø 12,0 - 50,0 mm
Schnitttiefe 50,0 mm
Spiralbohrer Ø 1,0 - 16,0 mm DIN 338 Ø bis 20 mm MK 2
Senken Ø 10,0 - 40,0 mm
Gewindeschneiden mit Gewindeschneidapparat: M3 - M20
Aufnahme MK2
Hub 190 mm
Höhenverstellung 100 mm
2-Gang Getriebe
Lastdrehzahl 1. Stufe 250 U/min. 2. Stufe 450 U/min.
Leistungsaufnahme 1.200 W
Spannung 230 V 50/60 Hz
Tool Force (10 mm S235) Drill Point Load 3.500 N
Magnethaftkraft 12.000...
Für die gängisten DIN-Tragschienen mit Handhebelbetätigung Schneidet exakt und mühelos die beiden Profilschienen TS 35/7,5 + 35/15 mm
Mit Führungsauflage zum 90°-winkelgenauen Schneiden
Mit verstärktem Excenter, der direkt über der Scherplatte liegt
Geringer Kraftaufwand durch bessere Kraftübertragung
Wartungsfrei
Ablängen ohne Abfall
Scherplatte nachschleifbar
Eloxierter, lasergravierter Längenanschlag 1.000 mm mit Führungsvorrichtung - für winkelgenaues...
Handstanze mit Hydraulikschlauch und Zylinder.
Ideal bei beengten Platzverhältnissen.
StanzleistungRundlocher bis Ø 82 mm 3.0 mm Stahlblech (S235), 2.0 mm Edelstahl (F = 600 N/mm2)Rundlocher bis Ø 89 - 152 mm 2.0 mm Stahlblech (S235), 1.5 mm Edelstahl (F = 600 N/mm2)Quadratlocher bis 68 x 68 mm 3.0 mm Stahlblech (S235), 2.0 mm Edelstahl (F = 600 N/mm2)Quadratlocher bis 92 x 92 mm 2.0 mm Stahlblech (S235), 1.5 mm Edelstahl (F = 600 N/mm2)Stanzkraft:...
max. Betriebsdruck 700 bar.
Eingebautes Druckbegrenzungsventil.
Für alle Rund-, Quadrat-, Rechteck- und Sonderformblechlocher.
Die Fusspumpe lässt beide Hände frei für genaues Positionieren und Stanzen am Schaltschrank. Das Trägergestell der Fusspumpe ist gespreizt. Standsicheres, kippstabiles Arbeiten ist somit gewährleistet.
Tankvolumen 270 cm³
Nutzbares Ölvolumen 210 cm³
Fördermenge 1,7 cm³ je Kolbenhub
Inhalt: 1 Hydraulik-Zylinder mit Schnellkupplung...

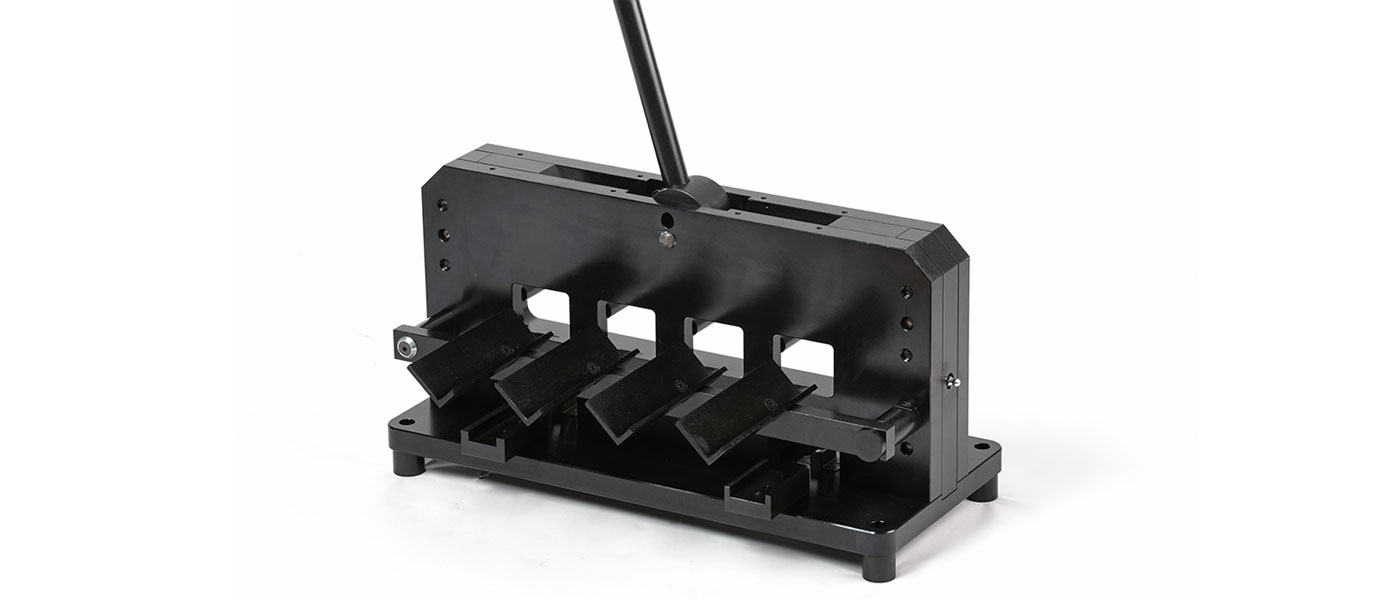

Für DIN Tragschienen, für Handhebelbetätigung zum Ablängen und Lochen längs und quer, der abgebildeten Tragschienen.
Mit verstärktem Exzenter, der direkt über der Scherplatte liegt
Geringer Kraftaufwand durch bessere Kraftübertragung
Gratfrei Ablängen ohne Abfall - Wartungsfrei
Eloxierter, lasergravierter Längenanschlag 1.000 mm mit Führungsvorrichtung für winkelgenaues Ablängen, mit Millimeter- und Zoll-Skalierung.
Scherplatte nachschleifbar, Lochstempel auswechselbarAuch Sonderanfertigungen sind möglich (Bitte Musterschiene...
Praktische Handhydraulik mit LiON-Akku 18 V zum Stanzen von Rund-, Quadrat- und Rechteckausbrüchen im Schaltschrank- und Schaltanlagenbau. Äußerst handlich und leicht durch hochzugfesten Aluminiumkopf.
Leicht und handlich, nur 2,5 kg inklusive Akku .
Mit mit Sicherheits-Uberdruckventil bis 680 bar.
Hochleistungs-Antriebsmotor mit ergonomisch gestaltetem Griff „Softtouch“.
Akkupakete konnen von zwei Seiten eingeschoben werden, dadurch Gewichtsausgleich.
Technische...
...für Aluminium- und Stahl-Normschienen der Fabrikate: Wisar, Weidmüller, Almatec; Normrahmen u.a.
Durch exakten Excenter geringer Kraftaufwand nötig
Gratfrei 90° ablängen in Sekundenschnelle ohne Abfall
Stanzen der ovalen Befestigungslöcher 12 x 6.4 mm
Ausgelegt für alle Alu- und Stahl-Normschienen, Klemmschienen, Befestigungsschienen, Apparateschienen und Tragschienen (EN-Norm) unabhängig vom Profilhersteller
Inkl. 2 Schneidkassettenpaare nach Wahl (Bitte Musterschiene von ca. 300 mm Länge einsenden)
Lieferumfang:...
Praktische Handstanze ohne Schlauch und Zylinder.Ideal für Werkstatt und Montage.
Stanzleistung
Rundlocher bis Ø 82 mm 3.0 mm Stahlblech (S235), 2.0 mm Edelstahl (F = 600 N/mm2)Rundlocher bis Ø 89 - 152 mm 2.0 mm Stahlblech (S235), 1.5 mm Edelstahl (F = 600 N/mm2)
Quadratlocher bis 68 x 68 mm 3.0 mm Stahlblech (S235), 2.0 mm Edelstahl (F = 600 N/mm2)Quadratlocher bis 92 x 92 mm 2.0 mm Stahlblech (S235), 1.5 mm Edelstahl (F = 600 N/mm2)
...
Mit 90° abgewinkeltem und 360° drehbarem Zylinderkopf, daher besonders geeignet bei beengten Platzverhältnissen. Durch Einhandbedienung leichtes Positionieren der Matrize am Fadenkreuz.
StanzleistungRundlocher bis Ø 82 mm 3.0 mm Stahlblech (S235), 2.0 mm Edelstahl (F = 600 N/mm2)Rundlocher bis Ø 89 - 152 mm 2.0 mm Stahlblech (S235), 1.5 mm Edelstahl (F = 600 N/mm2)Quadratlocher bis 68 x 68 mm 3.0 mm Stahlblech (S235), 2.0 mm Edelstahl (F = 600 N/mm2)Quadratlocher...
Diese hartmetallbestückte Lochsäge ist eine Mehrbereichs-Lochsäge für den universellen Einsatz bis zu einer Materialstärke von max. 10 mm (3/8") (ohne Auswerferfeder). Durch die stabile Konstruktion und eine weiterentwickelte Schneidengeometrie (Gebrauchsmuster 202 03 232 9) wird ein deutlich verbessertes Schneidverhalten erreicht, verbunden mit einer hohen Schneidleistung und Standzeit.
Für Flachmaterial, aber auch zum Einsatz auf Rohrmaterial und gewölbten Flächen. Überlappungsbohrungen sind möglich.
Einsetzbar...
Standardausführung mit 2 Spankammern, Spiralgenutet.
Durch zylindrische Abstufung genauer Lochdurchmesser.
Gleichzeitiges Entgraten der Bohrung durch die nächste Stufe.
Bohren von dünnsten Blechen bis 4 mm Dicke möglich.
Kühlschmierstift verwenden!
Durch die Spiralnut erzielt der Bohrer bei der Bearbeitung einen schälenden Schnitt bei verbesserter Spanabfuhr.
Gegenüber dem herkömmlichen geraden Nutenverlauf eine verlängerte Schneidkante und einen fühlbar...
mit Weldonschaft 19,0 mm, 2 Mitnahmeflächen, 1 Senkung für RotaQuick®
Innenbohrung 6,35 mm
Stahlqualität: Spezial Super Hochleistungs-Schnellstahl Cobalt, beschichtet
Anschliff: mit Vor- und Nachschneider
Passend auf: ALFRA-Rotabest® (Weldon), ALFRA-RotaQuick® Schnellwechselsystem, BDS, Bux, Ruko, Magnetor, Euroboor, Universal, Nitto, Jancy, Hougen, Magtron, Promac, Rotabroach sowie allen anderen Magnetbohrmaschinen mit Weldonschaft.
mit Weldonschaft 19,0 mm, mit 2 Mitnahmeflächen, 1 Senkung für RotaQuick®
Innenbohrung 6,35 mm
Stahlqualität: Spezial Super Hochleistungs-Schnellstahl
Anschliff: mit Vor- und Nachschneider
Passend auf:
ALFRA-Rotabest® (Weldon), ALFRA-RotaQuick® Schnellwechselsystem, BDS, Bux, Ruko, Magnetor, Euroboor, Universal, Nitto, Jancy, Hougen, Magtron, Promac, Rotabroach sowie allen anderen Magnetbohrmaschinen mit Weldonschaft.
Die Mehrbereichs-Lochsäge für den universellen Einsatz für unlegierte und legierte Stähle. Schnittiefe max. 20 mm (25/32")
Für Flachmaterial aber auch zum Einsatz auf Rohrmaterial und gewölbten Flächen. Überlappungsbohrungen sind möglich. CAD-optimiertes Präzisionswerkzeug mit hoher Schnittleistung und Standzeit.
Einsetzbar auf Ständer- und Handbohrmaschinen (empf. bis max. Ø 40 mm; 1-9/16")
Handbohrmaschinen: bis...
Schwere Industrieausführung mit Keilnut und Passfeder
Lange Versuchsreihen haben ergeben, dass sich diese Sonderkonstruktion mit Keilnut und Passfeder gegenüber Standard-Weldonschaft 32 mm hervorragend bewährt hat. Optimales Auffangen der hohen Torsionskräfte.
Anschliff: Vor-Mittel-Nachschneider.
Auf Anfrage Schnitttiefe von 100 mm
Vorteile ALFRA HM-Kernbohrer „Schwere Industrieausführung“
perfektes Anschnitt-Verhalten
auch schon bei der ersten Bohrung...
Der Einsatzbereich von Hartmetall-Lochsägen unterscheidet sich von HSS-Bi-Metall Lochsägen. Mit ALFRA hartmetallbestückten Lochsägen können wirtschaftlich Edelstahl bis 2 mm (1/16“), unlegierte Stähle bis 4 mm (3/16“), Kunststoffe, PVC, Aluminium, Zink, Gips und Leichtbauplatten u. a. verarbeitet werden. Zum Einsatz für Hand- und Säulenbohrmaschinen. Bei Säulenbohrmaschinen kein automatischer Vorschub.
Eigenschaften:
Große Rundlaufgenauigkeit durch stabile Konstruktion...
Nur für Hydraulikbetätigung.
Für Normalstahl (S235) und Edelstahl
In der Matrize sind 4 Körnerdorne in der richtigen Position eingearbeitet. Beim Anpressen der Matrize und des Stempels wird die Bohrposition auf dem dazwischen liegenden Blech markiert. Diese 4 Markierungen dienen als Bohrschablone. Die Montagebohrungen für Steckverbinder können mittels Spiralbohrer problemlos gebohrt werden.
Blechlochersystem mit Spaltstempel für Edelstahl (F = 600 N/mm²) und Normalstahl (S235). Betätigung: Mittels Schraubenschlüssel oder mittels Hydraulikgerät.
Geeignet für Blechstärke (Edelstahl F = 600 N/mm²):
2,0 mm mit Schrauben Ø 11,1 mm
2,5 mm mit Schrauben Ø 19,0 mm
Vorbohren:
Schrauben-Ø 11,1 mm: mind. Ø 11,3 mm
Schrauben-Ø 19,0 mm: mind. Ø 19,5 mm
Zugschrauben...
Alle Blechlocher haben einen seitlichen Auswurf für das Abfallstück. Kein Verklemmen in der Matrize.
Für Normalstahl (S235).
Die Blechlocher werden im robusten und praktischen Kunststoffkoffer geliefert.
</ul
Blechlochersystem mit Spaltstempel für Normalstahl (S235).
Betätigung: Mittels Schraubenschlüssel oder mittels Hydraulikgerät.
Geeignet für Blechstärke bei Normalstahl (S235):
2,0 mm mit Schrauben-Ø 9,5 mm bzw.
3,0 mm mit Schrauben-Ø 19,0 mm.
Vorbohren:
Schrauben-Ø 9,5 mm: mind. Ø 11,0 mm
Schrauben-Ø 19,0 mm: mind. Ø 20,5 mm
Lieferumfang:
Stempel,...
Hochleistungs-Schneidöl-Spray
Geeignet für die Anwendungen in der Kernbohrtechnik mit ALFRA-Kernbohrern. Ideal auch für Bohren, Gewindeschneiden, Reiben, Senken und schwieriges Zerspanen
Für den Einsatz bei: herkömmlichen Stählen; hochlegierten, nichtrostenden Stählen; Chrom-Nickelstählen; Titan und Mangan-Kohlenstoff- Stählen
100% reiner Wirkstoff
Optimale Schneid-/ Zerspanleistung
Für Arbeiten an Wand und Decke
Ohne Treibgas
Chlor-...
Blechlochersystem mit Spaltstempel für Normalstahl (S235).
Betätigung: Mittels Schraubenschlüssel oder Hydraulikgerät.
Geeignet für Blechstärke (S235):
1,5 mm mit Schrauben Ø 6,0 mm
2,0 mm mit Schrauben Ø 9,5 mm
3,0 mm mit Schrauben Ø 19,0 mm
Vorbohren:
Schrauben-Ø 6,0 mm: mind. Ø 6,2 mm
Schrauben-Ø 9,5 mm: mind. Ø 9,7 mm
Schrauben-Ø 19,0...
Einfaches und variables Fixieren von Montageplatten mittels Schnellspanner.
Intelligentes Spannsystem ermöglicht die uneingeschränkte Bearbeitung der gesamten Monatgeplatte
Stufenlose Verstellung von der Vertikalen in die Horizontale: per akkubetriebenen Elektromotoren
Stufenlose Höhenverstellung: per akkubetriebenen Elektromotoren
Verstellbarer Neigungswinkel: 0-80°
Arbeitshöhe: variabel 80 - 110 mm
4 Lenkrollen mit Totalfeststeller
Max. Maß Montageplatten:...
Blechlochersystem mit Spaltstempel für Normalstahl (S235).
Betätigung: mittels Hydraulikgerät.
Geeignet für Blechstärke bei Normalstahl (S235): 3,0 mm
Vorbohren: Schrauben Ø 28,3 mm: mind. Ø 30,5 mm
mit Weldonschaft 19,0 mm
Innenbohrung: Ø 14 - 17 mm = 6,35 mm Ø 18 - 50 mm = 8,0 mm
Anschliff: Vor - Mittel - Nachschneider
Für höchste Ansprüche in Schnitt- und Standzeit
Passend auf: alle Magnetbohrmaschinen mit Weldonschaft. ALFRA-Rotabest® (Weldon), ALFRA-Rota-Quick® Schnellwechselsystem, auf BDS, Bux, Ruko, Magnetor, Euroboor, Universal, Nitto, Jancy, Hougen, Magtron, Promac, Rotabroach u.a.
Blechlochersystem mit Spaltstempel für Edelstahl (F = 600 N/mm²) und Normalstahl (S235).
Betätigung: Mittels Schraubenschlüssel oder mittels Hydraulikgerät.
Geeignet für Blechstärke (Edelstahl F = 600 N/mm²):
2,0 mm mit Schrauben Ø 9,5 mm
2,5 mm mit Schrauben Ø 11,1 mm
3,0 mm mit Schrauben Ø 19,0 mm
Zugschraube:
19,0x55 mm
Zugschrauben...
mit Weldonschaft 19,0 mm
Innenbohrung 6,35 mm
Für höchste Ansprüche in Schnitt- und Standzeit beim Bohren von Eisenbahnschienen
Anschliff: Vor-Mittel-Nachschneider
Passend auf: allen tragbaren Magnetbohrmaschinen mit 19 mm Weldonschaft speziell aber auf Schienenbohrgeräten der Fabrikate: Cembre - Erico - KKT - Dubuis - Universal - Magtron - Rotabroach
Alle Blechlocher haben einen seitlichen Auswurf für das Abfallstück. Kein Verklemmen in der Matrize.
Für Edelstahl (F=600 N/mm²)
Die Blechlocher werden im robusten und praktischen Kunststoffkoffer geliefert.
mit Weldonschaft 19,0 mm
Innenbohrung 6,35 mm
Stahlqualität: Cobalthaltiger Hochleistungs-Schnellstahl auf pulvermetallurgischer Basis
mit höchster Reinheit und verbesserter Zähigkeit im Vergleich zum Pulverstahl der alten Generation.
Hervorragend geeignet für abnutzungsintensive Anwendungen, wie z.B. an Eisenbahnschienen.
Diese Werkzeuge können auch auf allen Magnetbohrmaschinen, speziell mit Weldonschaft eingesetzt werden.
Passend auf: allen tragbaren Magnetbohrmaschinen mit 19 mm Weldonschaft...
Eigenschaften:
Besonders entwickelt für den Einsatz auf Rohrmaterial und gewölbten Flächen, für unlegierte und legierte Stähle, NE-Metalle, Kunststoffe, auch GFK.
Für Materialstärken bis 4 mm (3/16"), Edelstahl bis 2 mm (1/16").
Zum Einsatz auf Handbohrmaschinen empfohlen bis max. Ø 40 mm (1-9/16") oder stationären Maschinen. Tipps:
Beim Anbohren von Rohren mit geringem Anpressdruck bohren und Pendelbewegungen vermeiden.
Beachten: Immer Schutzbrille...
Praktische Handstanze ohne Schlauch und Zylinder. Ideal für Werkstatt und Montage.
StanzleistungRundlocher bis Ø 82 mm 3.0 mm Stahlblech (S235), 2.0 mm Edelstahl (F = 600 N/mm2)Rundlocher bis Ø 89 - 152 mm 2.0 mm Stahlblech (S235), 1.5 mm Edelstahl (F = 600 N/mm2)Quadratlocher bis 68 x 68 mm 3.0 mm Stahlblech (S235), 2.0 mm Edelstahl (F = 600 N/mm2)Quadratlocher bis 92 x 92 2.0 mm Stahlblech (S235), 1.5 mm Edelstahl (F = 600 N/mm2)Stanzkraft: 75 kNBetriebsdruck...
VHM-Fräser
Fräser mit größeren Spanräumen, geeignet für große Fasen
an weichen Werkstoffen wie Alu, aber auch Messing, Kupfer, Kunststoffe.
Universeller Einsatz bei Stahl und Edelstahl.
- beschichtete Ausführung
ALFRA Präzisions-Blechschälbohrer sind ideale Werkzeuge für die allgemeine Blechbearbeitung. Einsatzgebiete sind im Sanitär- und Heizungsbau, Elektroindustrie, Maschinenbau und Schaltschrankbau.
Einsetzbar auf Nichteisenmetallen, Edelstahlblechen, thermo- und duroplastischen Kunststoffen sowie auf allen gängigen Stahlblechen bis zu einer Dicke von max. 4 mm. Mit Blechschälbohrern können in einem Arbeitsgang Bleche zentriert, angebohrt und aufgebohrt werden.
Bei schonender Behandlung mehrfach nachschleifbar.
Durch die Verwendung von ALFRA...
Blechlochersystem mit Spaltstempel für Edelstahl (F = 600 N/mm²) und Normalstahl (S235). Betätigung: Mittels Schraubenschlüssel oder mittels Hydraulikgerät.
Geeignet für Blechstärke (Edelstahl F = 600 N/mm²):
2,0 mm mit Schrauben Ø 11,1 mm
2,5 mm mit Schrauben Ø 19,0 mm
Vorbohren:
Schrauben-Ø 11,1 mm: mind. Ø 11,3 mm
Schrauben-Ø 19,0 mm: mind. Ø 19,5 mm
Zugschrauben...
Textiles Anschlagmittel zum Heben und Bewegen von Lasten. Die Rundschlingen sind nach Vorgaben der Euro-Norm 1492-2 gefertigt und bestehen aus reissfestem Polyester (PES), einem hochfesten Multifilamentgarn.
Geeignet für Lasten bis 1.000 kg.
100 % Polyester
Nach EN 1492-2
Sicherheitsfaktor 7:1
GS Zeichen
Sorgfältig verarbeitet
Abriebfest, zuverlässig
Geleitet sehr gut im Schnürgang
ALFRA Präzisions-Blechschälbohrer sind ideale Werkzeuge für die allgemeine Blechbearbeitung. Einsatzgebiete sind im Sanitär- und Heizungsbau, Elektroindustrie, Maschinenbau und Schaltschrankbau.
Einsetzbar auf Nichteisenmetallen, Edelstahlblechen, thermo- und duroplastischen Kunststoffen sowie auf allen gängigen Stahlblechen bis zu einer Dicke von max. 4 mm. Mit Blechschälbohrern können in einem Arbeitsgang Bleche zentriert, angebohrt und aufgebohrt werden.
Bei schonender Behandlung mehrfach nachschleifbar.
Durch die Verwendung von ALFRA...
Mit 90° abgewinkeltem und 360° drehbarem Zylinderkopf, daher besonders geeignet bei beengten Platzverhältnissen. Durch Einhandbedienung leichtes Positionieren der Matrize am Fadenkreuz.
StanzleistungRundlocher bis Ø 82 mm 3.0 mm Stahlblech (S235), 2.0 mm Edelstahl (F = 600 N/mm2)Rundlocher bis Ø 89 - 152 mm 2.0 mm Stahlblech (S235), 1.5 mm Edelstahl (F = 600 N/mm2)Quadratlocher bis 68 x 68 mm 3.0 mm Stahlblech (S235), 2.0 mm Edelstahl (F = 600 N/mm2)Quadratlocher bis 92 x 92 2.0 mm Stahlblech...
- Passend auf FEIN-Magnetbohrmaschinen mit Quick IN-Aufnahme.
- Sie haben Fein-Magnetbohrmaschinen im Einsatz und wollen auf ALFRA Rotabest® Kernbohrer nicht verzichten.
Hier finden Sie unsere Auswahl
an HSS Co Kernbohrern passend auf die verschiedenen
Fein-Maschinentypen.
- Stahlqualität: Spezial Super-Hochleistungs-Schnellstahl Cobalt
- Innenbohrung 6,4 mm.
ALFRA HSS Bi-Metall Lochsägen sind in Hand- und Säulenbohrmaschinen einsetzbar. Bei Säulenbohrmaschinen bitte nur manuellen Vorschub verwenden.
Eigenschaften:
M42
Hohe Rundlaufgenauigkeit.
Mit solider Grundplatte, dadurch mehr Gewindegänge und größere Stabilität sowie Rundlauf- und Seitenschlaggenauigkeit.
Mit positiven Span- und Schnittwinkeln sowie Kombiverzahnung 4/6 ZpZ. Diese variable Zahnteilung sorgt für gleichmäßigeren Schnitt,...
Schnitttiefe 60 mm
Speziell entwickelt für Holz, Spanplatten roh, furniert, beschichtet,Sperrholz,
Hartpapiere, PVC, Acryl, GFK, Gasbeton- und Ytongsteine, Gipskarton,
Tonziegel und Hohlblocksteine, Fliesen bis Ritzhärte 6.
Kein Zusetzen durch optimale Schneidengeometrie.
Einfache Bohrkernentfernung durch neue Spanraumgestaltung.
Bei Zahnausbruch Zahnersatz möglich, nachschärfbar.
Nur drehend einsetzen, Schlag abschalten.
Für Elektriker, Sanitär- und Heizungsbauer,...
Stanzt einfach und schnell Kerbnuten in bis zu 2,0 mm starkes Blech.
Erspart das zeitraubende Feilen der Nuten für die Verdrehsicherung von Drucktastern, Schaltern und Instrumenten.
Kerbnuten in 3,2 mm und 4,8 mm Größe möglich.
Max. Materialstärke 2,0 mm Normalstahl (S235).
Kerbnutstempel auswechselbar.
Hohe Standzeit, da Stempel und Matrize aus gehärtetem Werkzeugstahl gefertigt sind.
Leichtes Stanzen durch große Hebelübersetzung.
Handgriffe kunststoffbeschichtet.
Gewicht...
Mit 90° abgewinkeltem und 360° drehbarem Zylinderkopf, daher besonders geeignet bei beengten Platzverhältnissen. Durch Einhandbedienung leichtes Positionieren der Matrize am Fadenkreuz.
StanzleistungRundlocher bis Ø 82 mm 3.0 mm Stahlblech (S235), 2.0 mm Edelstahl (F = 600 N/mm2)Rundlocher bis Ø 89 - 152 mm 2.0 mm Stahlblech (S235), 1.5 mm Edelstahl (F = 600 N/mm2)Quadratlocher bis 68 x 68 mm 3.0 mm Stahlblech (S235), 2.0 mm Edelstahl (F = 600 N/mm2)Quadratlocher bis 92 x 92 2.0 mm Stahlblech...

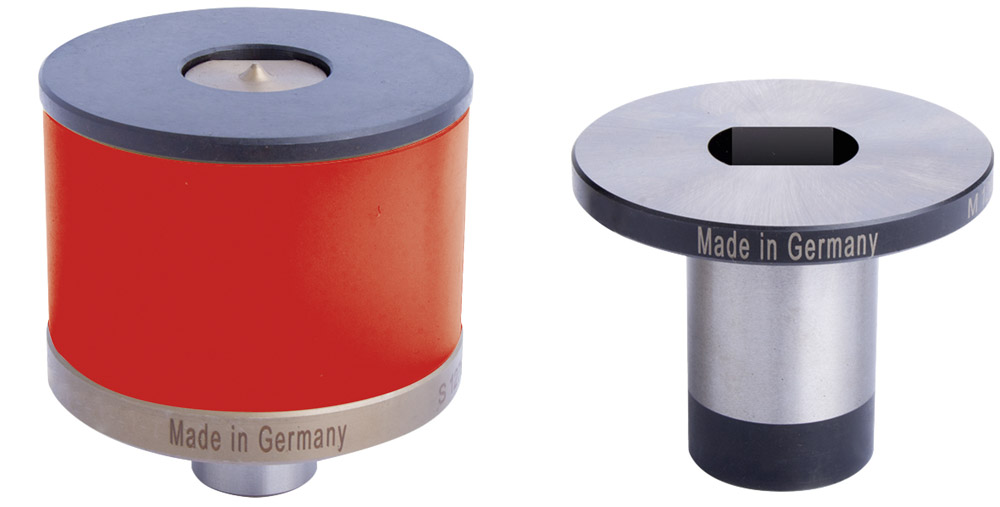

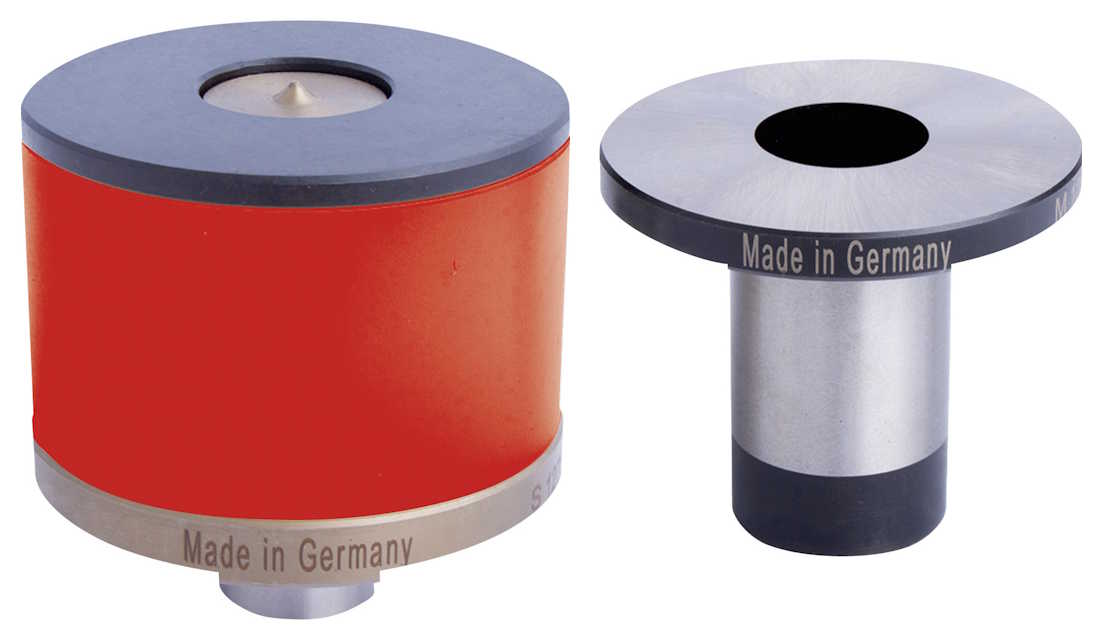

Mit einem Universal-Arbeitszylinder können Stromschienen 120 x 12 mm (160 x 10 mm auf Anfrage) leicht gebogen und durch einfaches Einsetzen von Lochstempeln Löcher von Ø 6,6 bis 21,5 mm wie auch Langlöcher gestanzt werden.
Stromschienen biegen Schalterstellung auf „Biegen“. Zum Biegen wird die Biegematrize in den Hydraulikkolben eingesetzt und der elektrische Winkelableser in die runde Führungsnut des Gegenblocks gesetzt. Das Kontaktkabel wird mit dem Elektromotor verbunden. Der gewünschte Winkel wird auf der Winkelskala mit einer Stellschraube...

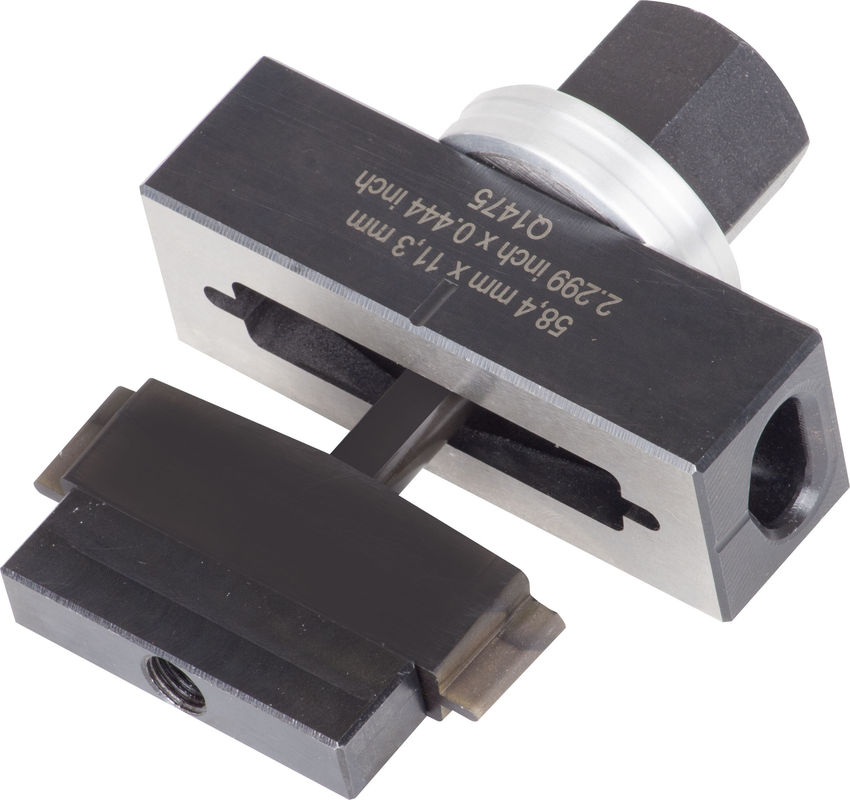

Für Vielfachsteckverbinder „Sub-Min-D“.
Zum Ausstanzen der Ausschnitte für 9 - 50 polige Steckverbinder. Als Zugbolzen werden verdrehsichere Achsen für Stempel und Matrize eingesetzt.
Alle Blechlocher haben einen seitlichen Auswurf für das Abfallstück. Kein Verklemmen in der Matrize.
Die Blechlocher werden im robusten und praktischen Kunststoffkoffer geliefert.
ALFRA HSS Bi-Metall Lochsägen sind in Hand- und Säulenbohrmaschinen einsetzbar. Bei Säulenbohrmaschinen bitte nur manuellen Vorschub verwenden.
Eigenschaften:
M42
Hohe Rundlaufgenauigkeit.
Mit solider Grundplatte, dadurch mehr Gewindegänge und größere Stabilität sowie Rundlauf- und Seitenschlaggenauigkeit.
Mit positiven Span- und Schnittwinkeln sowie Kombiverzahnung 4/6 ZpZ. Diese variable Zahnteilung sorgt für gleichmäßigeren Schnitt,...
Nur für Hydraulikbetätigung.
Für Normalstahl (S235).
In der Matrize sind 4 Körnerdorne in der richtigen Position eingearbeitet. Beim Anpressen der Matrize und des Stempels wird die Bohrposition auf dem dazwischen liegenden Blech markiert. Diese 4 Markierungen dienen dann als Bohrschablone. Die Montagebohrungen für Steckverbinder können dann mittels Spiralbohrer problemlos gebohrt werden.
Praktische Handstanze ohne Schlauch und Zylinder. Ideal für Werkstatt und Montage.
StanzleistungRundlocher bis Ø 82 mm 3.0 mm Stahlblech (S235), 2.0 mm Edelstahl (F = 600 N/mm2)Rundlocher bis Ø 89 - 152 mm 2.0 mm Stahlblech (S235), 1.5 mm Edelstahl (F = 600 N/mm2)Quadratlocher bis 68 x 68 mm 3.0 mm Stahlblech (S235), 2.0 mm Edelstahl (F = 600 N/mm2)Quadratlocher bis 92 x 92 2.0 mm Stahlblech (S235), 1.5 mm Edelstahl (F = 600 N/mm2)Stanzkraft: 75 kNBetriebsdruck...
ALFRA Präzisions-Blechschälbohrer sind ideale Werkzeuge für die allgemeine Blechbearbeitung. Einsatzgebiete sind im Sanitär- und Heizungsbau, Elektroindustrie, Maschinenbau und Schaltschrankbau.
Einsetzbar auf Nichteisenmetallen, Edelstahlblechen, thermo- und duroplastischen Kunststoffen sowie auf allen gängigen Stahlblechen bis zu einer Dicke von max. 4 mm. Mit Blechschälbohrern können in einem Arbeitsgang Bleche zentriert, angebohrt und aufgebohrt werden.
Bei schonender Behandlung mehrfach nachschleifbar.
Durch die Verwendung von ALFRA...
Einfaches und variables Fixieren von Montageplatten mittels Schnellspanner.
Intelligentes Spannsystem ermöglicht die uneingeschränkte Bearbeitung der gesamten Monatgeplatte
Stufenlose Verstellung von der Vertikalen in die Horizontale: per Handkurbel oder Akkuschrauber
Stufenlose Höhenverstellung: über Neigungswinkel
Verstellbarer Neigungswinkel 0-80°
Arbeitshöhe: fest 90 cm
4 Lenkrollen mit Totalfeststeller
Max. Maß...
Alle Blechlocher haben einen seitlichen Auswurf für das Abfallstück. Kein Verklemmen in der Matrize.
Komplett für Hand- und Hydraulikbetätigung.
Für Normalstahl (S235).
Die Blechlocher werden im stabilen Kunststoffkoffer geliefert.
Bei Bestellung für Hydraulikbetätigung bitte Hydraulikmodell angeben Alle Blechlocher haben einen seitlichen Auswurf für das Abfallstück.
Zum schnellen Ausstanzen von Rund-, Quadrat-, Rechteck- oder Sonderformen ohne Vorbohren in Schaltschranktüren, Klemmkästen, Leitungskanälen, Gehäusen, Kabelführungsplatten usw. bis in den Randbereich.
Einfacher und in Sekunden ausführbarer Werkzeugwechsel.
Beschreibung:
Flexibel einsetzbar – auf fahrbarem Unterbau (optional) oder stationär montiert auf der Werkbank.
Schneller Werkzeugwechsel hilft bei Problemstellungen mit vielen Durchbruchvarianten.
Verschiedene Matrizenaufnahmen...
Durch variable Halterungen können verschiedene Bohrmaschinen verwendet werden. Als Standard ist derBohrständer mit einem sogenannten Eurobund Ø 43 mm ausgestattet. Selbst Akku-Bohrmaschinen könnenals kabellose Kombination mit dem Permanent-Magnet-Ständer verwendet werden für einen nahezu unbegrenztenEinsatzbereich - schon ab 3 mm Materialstärke!
Technische Daten:
Spiralbohrer Ø 1.0 - 20.0 mm
Hub 105 mm
Höhenverstellung...
