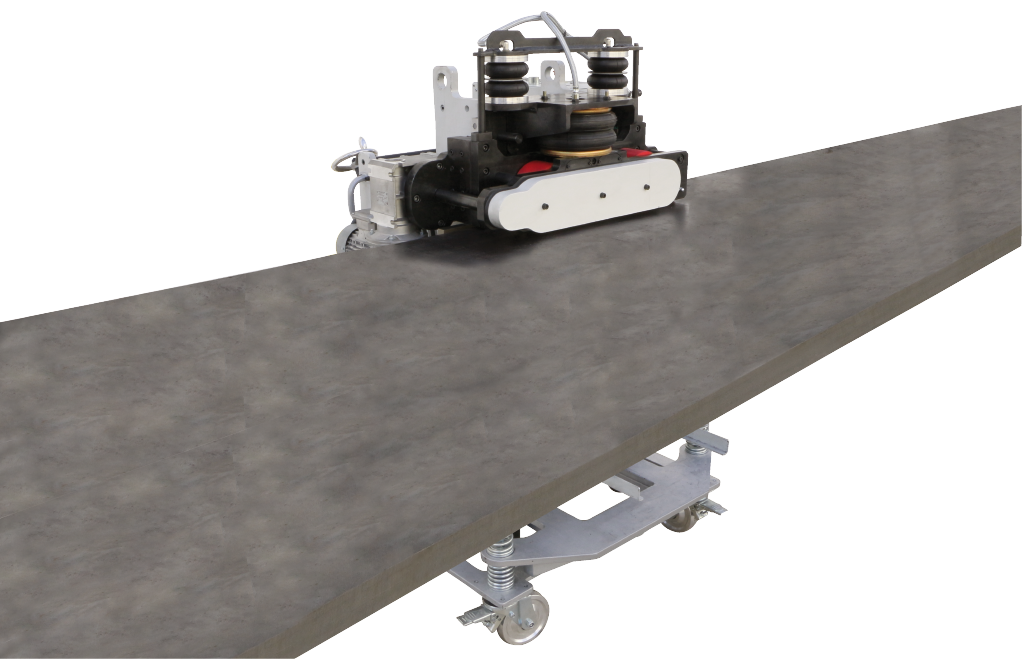

Cevisa Schweisskantenfräse CHP 60G INV

Cevisa hat die erste und einzige automatische Anfasmaschine entwickelt, die die Eigenschaften einer echten fahrbaren Fräsmaschine und einer Anfasmaschine kombiniert. Die Anfasmaschine CHP-60G INV ist die einzige Lösung auf dem Markt für das Anfasen großer Plattenstärken (bis zu 100 Millimeter) und ist in der Lage, hochlegierte oder harte Werkstoffe wie Duplex, Super Duplex, Hardox, Armox... ohne Aufwand für anzufasen. Zusammen mit unserer CHP-60G bilden sie die perfekte Anlage, um bei der Bearbeitung von X-Fasen Zeit zu sparen, ohne große Bleche drehen zu müssen.

Die Arbeitsgeschwindigkeit und die maschinelle Bearbeitung garantieren dem Anwender Fasen von höchster Präzision in Bezug auf Winkel, Tiefe und Qualität und schaffen damit die idealen Voraussetzungen für einen perfekten Schweißprozess.

Leistungen / Vorteile

• Universal: Geeignet für alle Arten von Materialien, Stähle, Edelstahl, Duplex, Super Duplex, Hardox, Armox .... und Dicken bis zu 100 mm
• Fasenwinkel zwischen 15° und 70°, geeignet für Übergangsfasen.
• Steigerung der Produktivität: kein Materialverzug & keine Nachbearbeitung der Fasenoberfläche
• Geführte Arbeitsgänge: Komplettes numerisches Einstellsystem für höchste Präzision beim Anfasen.
• Hoher ROI: Fasenmit der CHP 60 G während des Vorbereiten/Schneiden von Blechen, niedriger Kostenfaktor pro Fase/min. ergibt eine Wertsteigerung für höchst präzises Fasen.
• Äußerst stabiler Bearbeitungsprozess: Die Kombination von Vorschubrollen und 4 Bar Anpressdruck an Blechen gewährleistet: keine Vibration & perfektes Finish
• Zuverlässige Kantenfräsmaschine: hohe Arbeitsgeschwindigkeit für jegliche Art von Materialien und Fasenbreite (bis 60mm) + hoher Abriebwiderstand
• Hohe Produktivität: macht die Schneidtische frei.
• Hohe Leistung: Anfasungskosten / min. pro bearbeiteter Fase, garantierte Rentabilität.
• Für Unterfasen. Vermeidet aufwendigens Plattenwenden und erstellt parallelarbeitend mit der CHP-60G X-Fasen im Handumdrehen.

Performance

Nominale Blechstärke: von 10 mm bis 100 mm *

• 60 mm Fasenbreite
• Fasleistung in einem Durchlauf: 28 mm Fase
• Fasenfinish: gespant
• einstellbare Fasgeschwindigkeit in Abhängigkeit vom Material
• optimale Fasgeschwindigkeit: 500 mm/ min
• steter Anpressdruck Spanneinheit: 4 Bar
• 3 Vorschubrollern in dauerndem Kontakt mit dem zu bearbeitenden Teil, 1 Rolle positioniert am Cut-Off Punkt um: - keine Vibration, kein Lärm,- perfektes und unverändertes Finish zu garantieren
• fahrbare Maschine
• mobil und robust
• Anpassung der Arbeitshöhemittels pneumatischem Hubsystem
• Elektronisches Display zur Faseneinstellung: höchste Präzision
• Maximale Fase in einem Faslauf: 28 mm
• Maximaleempfohlene Fase in mehreren Fasläufen: 60 mm
• integrierte stufenlose Winkeleinstellungvon 15º bis 70º

*Spezielle Konfiguration für 100 mm Blechstärke

Spezifikationen

Motor: 3 Phasen

Motorleistung: 5 CV – 3,8 kW

Anschluss: 380 V. 50 Hz

Elektrikbox mit

• thermomagnetischemSchalter
• Not-Stop-Knopf

Nettogewicht: 800 Kg

Arbeitshöhe: einstellbar von 760 bis 940 mm

integriertes Fahrgestell

Plattenfasen: K, V, X und Y fasen.

Fasengeschwindigkeit: 0,5 m/min.

Cevisa’sSchweisskantenfräse wird geliefert mit:

2 Sets von 10 Wendeschneidplatten (7 auf dem Fräskopf)

1 Fräskopf

1 Werkzeugset für die Maschine

Extras & Verbrauchsmaterial:

• Wendeschneidplatten
• Spezialrollen aus Polyurethan zur Vermeidung von Spuren auf dem Material
• Motorbetriebenes Traktionsrad zum leichten Manövrieren der Maschine
