Xpipe Rohranfassystem - Zubehür für B-Line Maschinen

 Maximale Fasenbreite von 15 mm

 Kompatibel mit B10 ELECTRA und B15 ELECTRA

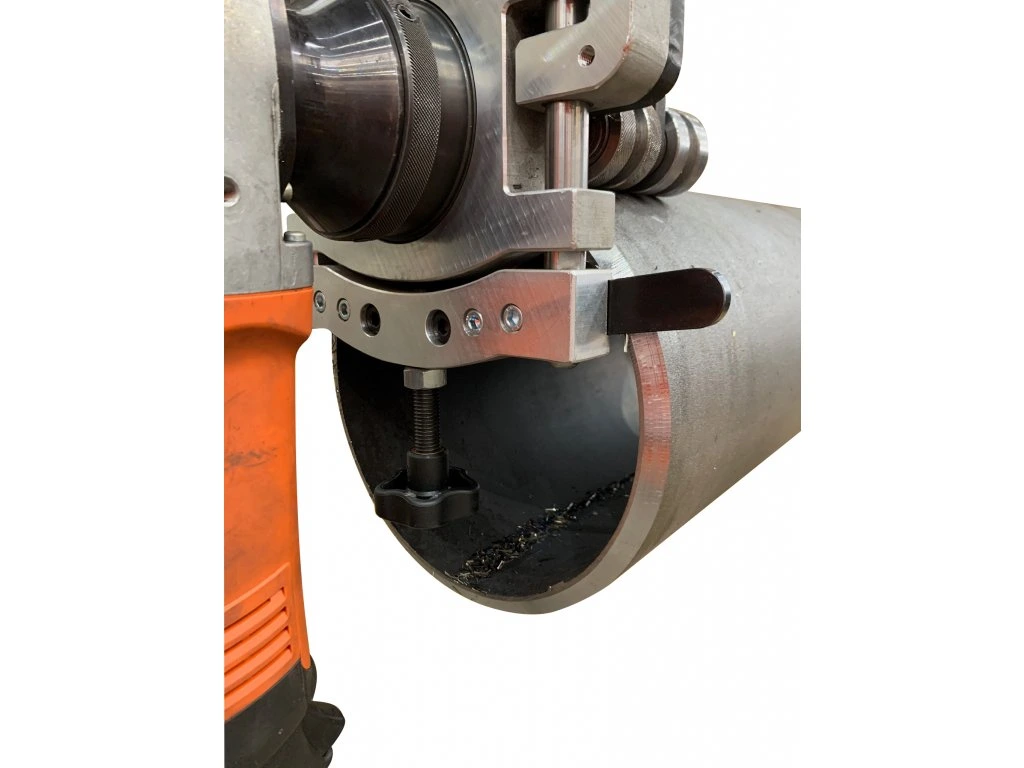

• Anfaswerkzeug zur einfachen und schnellen Bearbeitung von Rohren ab Ø 85 mm. Der maximale Durchmesser des Rohres ist nicht begrenzt und das Werkzeug kann auch auf flachen Materialien verwendet werden.
• Der einzigartige Mechanismus der Klemm- und Führungsrollen sorgt für eine präzise und komfortable Führung um den Umfang des zu bearbeiteten Rohres oder entlang der Blechkante.
• Der robuste Rahmen des Korpus garantiert einen konstanten Schnitt mit einem Minimum an möglichen Vibrationen und somit eine kompromisslose Stabilität des gewählten Fasenwinkels.

• Kontinuierliche Einstellen der Fasentiefe dank Integrierter Skala
• Spezielle Einweg-Lager, die einen Rückschlag von sich näherndem Material verhindern für sicheres und komfortables Anfasen
• Der eingestellte Material-Abtragungswert kann eingehalten und somit eine konstante Fasentiefe auch bei einer größeren Anzahl von Rohren gewährleistet werden
• Einzigartige, flexible Lagerung der Laufrollen, geeignet für alle Unebenheiten und Ungenauigkeiten am Rohrumfang
• Leichte Aluminiumkonstruktion des Maschinenrahmens garantiert eine komfortable Handhabung des Produkts
• Ergonomischer, drehbarer Griff für Produktivität und Sicherheit
• Sicherheitsabdeckung zum Schutz vor umherfliegenden Spännen, um mögliche Verletzungen zu vermeiden

Technische Daten:

Fasenwinkel: 30°, 45° und 60°

Fasenbreite (Hypotenuse): 10 mm (B10 ELECTRA) / 15 mm (B15 ELECTRA / B15 AIR)

Rundungsradius: R 2,5 mm, R 3,5 mm, R 4,00 mm

min. Aussendurchmesser: ≥ AD 85 mm

Wandstärke Außendurchmesser: 2,5 mm – 15 mm

min. Innedurchmesser: ≥ ID 500 mm (kleiner nur auf Anfrage)

Wandstärke Innendurchmesser: 5 mm - 15 mm

Mindesteinspanntiefe: 80 mm

Wandstärke bei Flach-Stahl: 3 mm - 20 mm

Gewicht (ohne Maschine): 8,4 kg

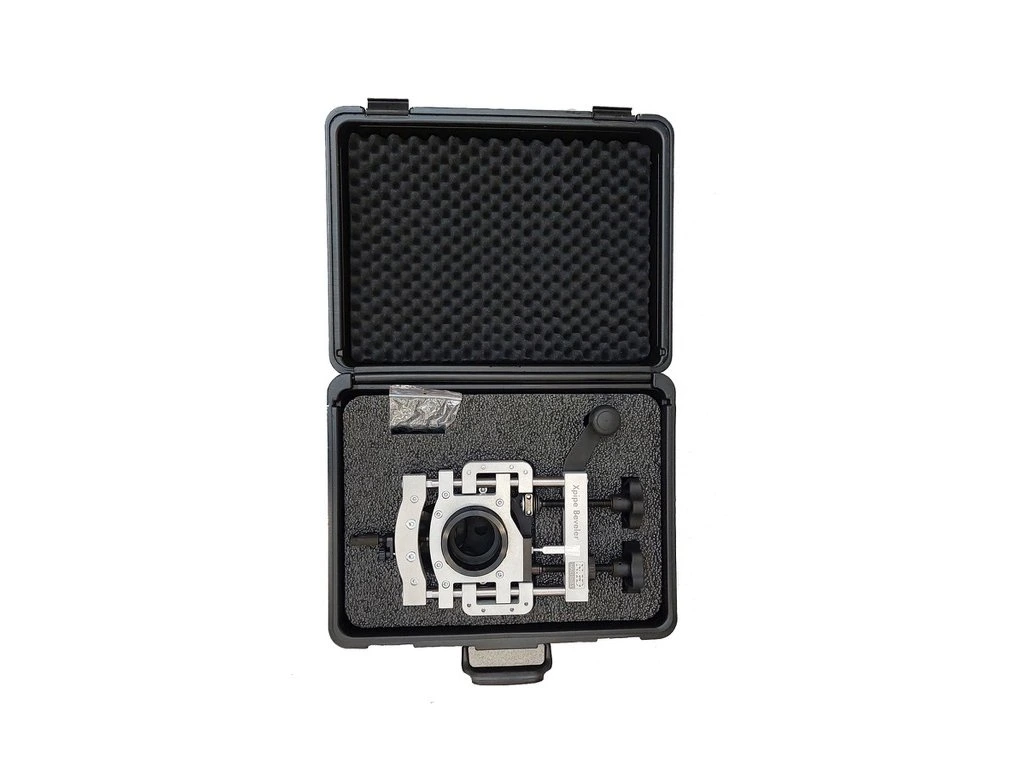

Lieferumfang:

• Xpipe Beveler (ohne Anfasmaschine)
• Werkzeug
• Koffer transportieren
• Benutzerhandbuch
